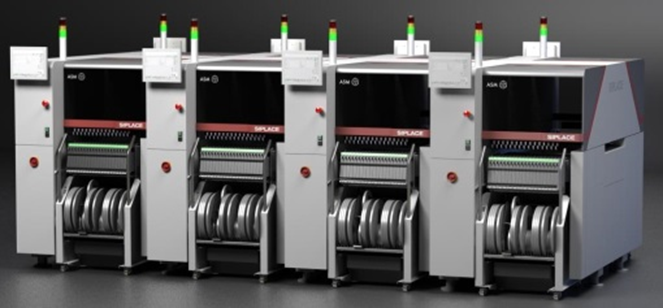

SIPLACE TX Series
SIPLACE TX: 以極小的占地面積提供高性能和高精度
SIPLACE TX 貼裝模塊為大批量生產設立了新的標桿。沒有其他的貼裝方案可以在如此小的占地面積內（僅1米 x 2.3米），達到25 μm @ 3 sigma的精度，高達96,000 cph的速度。您可以像貼裝其他元器件一樣首次全速貼裝新一代的最小型元器件（0201 公制=0.2 毫米 x 0.1毫米）。
僅1米寬（相當于3.3英尺）的單懸臂和雙懸臂機器可在生產線中靈活調整。經過改進的新一代 SIPLACE SpeedStar 貼裝頭始終可以提供高性能和最大精度的貼裝。與SIPLACE MultiStar 和 SIPLACE TwinStar 貼裝頭協作，您可以處理絕大多數元器件。
SIPLACE TX 貼裝模塊利用 SIPLACE Software Suite 進行編程，配備了匹配的供料器選件和我們的雙導軌，支持高效的大批量生產，不停線產品切換以及當前最先進的生產理念。
請與我們聯系，獲知 SIPLACE TX 如何為您的工廠快速收回投資。
優勢：是什么使 SIPLACE TX 與眾不同？
小身材，大能耐
在僅為2.3平方米（相當于25平方英尺）的占地面積上提供高達 78,000 cph 的貼裝速度最大精度
全速貼裝 0201(公制) 元器件，貼裝精度達：
25 μm @ 3 sigma改良的SIPLACE SpeedStar
持久不變的速度和精度SIPLACE Multistar
世界上唯一的一款能在收集貼裝、拾取貼裝以及混合貼裝模式之間按需切換的貼裝頭SIPLACE 軟件
合適的軟件使電子生產與眾不同標準雙軌傳送系統
支持靈活生產理念（同步、異步）先進的供料器選件
例如：智能 SIPLACE X 供料器和最近造成業內轟動的 SIPLACE BulkFeeder 無料帶供料SIPLACE 成像系統
一件一成像——準確無誤的高分辨率控制系統，確保最大工藝可靠性
參數SIPLACE TX系列的技術參數
| 機器特性 | SIPLACE TX1 | SIPLACE TX2 | SIPLACE TX2i |
| 懸臂數量 | 1 | 2 | 2 |
| 貼裝性能 | |||
| IPC 速度 | 36,100 cph | 72,300 cph | 79,000 cph |
| SIPLACE 基準評測 | 44,000 cph | 85,500 cph | 96,000 cph |
| 理論速度 | 58,483 cph | 113,600 cph | 127,600 cph |
| 機器尺寸 | |||
長 x 寬 x 高 | 1.0 x 2.3 x 1.45* m | 1.0 x 2.3 x 1.45* m | 1.0 x 2.2 x 1.45* m |
| 貼裝頭特性 | SIPLACE SpeedStar | SIPLACE MultiStar | SIPLACE TwinStar |
| 元器件范圍 | 0201 (公制) - 6 x 6 mm | 01005 - 50 x 40 mm | 0201 - 55 x 45 mm |
| 貼裝精度 | ± 30μm / 3σ | ± 40 μm / 3σ (C&P) | ± 22 μm / 3σ |
| ± 25 μm / 3σ with HPF** | ± 34 μm / 3σ (P&P) | ||
| 角度精度 | ± 0.5° / 3σ | ± 0.4° / 3σ (C&P) | ± 0.05° / 3σ |
± 0.2° / 3σ (P&P) | |||
| 最大元器件高度 | 4 mm | 11.5 mm | 25 mm |
| 貼裝壓力 | 1.3 - 4.5 N | 1.0 - 10 N | 1.0 - 15 N |
| 傳送帶特性 | |||
| 傳送帶類型 | 柔性雙軌傳送 | ||
| 傳送帶模式 | 異步、同步、獨立貼裝 | ||
| PCB 格式 | 柔性雙軌傳送：50 x 45 mm - 550 x 260 mm | ||
| 在單軌模式下進行雙軌傳送（可選）：50 x 45 mm - 550 x 460 mm | |||
| PCB 厚度 | 0.3 mm - 4.5 mm | ||
| PCB 重量 | 最大 2.0 kg | ||
| 元器件供應 | |||
| 最大傳送帶插槽 | 80 個 8 毫米 X 供料器位 | ||
| 供料器模塊類型 | SIPLACE 智能編帶料供料器、SIPLACE 線性浸蘸供料器、SIPLACE 點膠供料器、SIPLACE JTF-ML*** | ||
| ASM提供的專業維修及將確保您的SIPLACE設備在其整個生命周期內都可以良好的運行。我們提供多種不同的服務合同，來簡化您的工作。 | |||
* PCB 傳送高度 900 mm
** HPF = High Precision Flag (高精度選項)
*** SIPLACE Jedec Tray Feeder (JTF-ML) 僅適用于 SIPLACE TX1 和 SIPLACE TX2
貼裝頭：超高速、超高精度貼裝頭
